融雪、消雪、凍結防止、地面および床下蓄熱暖房、ロードヒーターが最適

融雪、凍結防止用ロードヒーター

新型コンクリート用とアスファルト用がございます。　詳しい資料は下の添付をご参考お願いします。↓

ロードヒーターを必要な場所に敷設し、モルタル等で埋め込み、施工します　！！

ロードヒーターの用途は多様ですが、あくまで一例を示します
＊	道路に融雪用にロードヒーターを埋め込み積雪、凍結の防止
＊	駐車場の融雪、凍結、雪による事故の防止
＊	出入り口、エンタランスの積雪、凍結防止の対策
＊	ビニールハウスの地面に埋め込みハウスの暖房
＊	温室の地面、床面に埋め込み、部屋全体の暖房
＊	鶏舎、豚舎、牛舎などの床面に埋め込み、舎の暖房
＊	家屋の床下の地面に埋め込み、蓄熱式床暖房として家屋全体の暖房

ロードヒーターは長寿命で安全性が高く、メンテナンスを必要としません


駐車場入り口	出入り口	歩道

融雪システムの目的
冬季に頻繁に発生する大雪、急激な温度低下の原因に依る道路の結氷、これらを事前に予防するシステムです。

トンネルの出入り口区間、ビルやマンションの地下駐車場の出入り口、傾斜地のヘリポット、曲線やレール区間、歩道橋や商店街、スーパー、コンビニの駐車場、などの結氷現象を事前に予防出来ます。

天井暖房パネル　遠赤外線輻射暖房システム　パネルストーブもございます。　室外、浴室でも使用できます

融雪センサーには３つのセンサー機能を持っています。

		１．赤外線センサーで雪の数を検知
		２．温度センサーで外気温を検知
		３．地面にセンサーを埋め込み、地面の温度を検知
		センサーが感知したら、ヒーターが稼働及び制御、コントロール、融雪

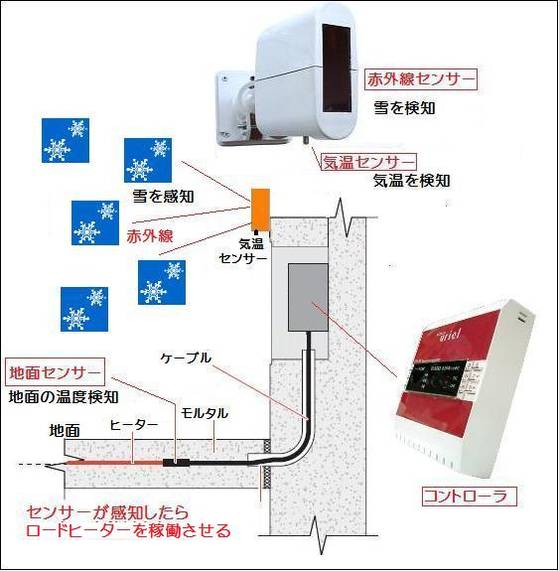

　　　融雪センサー構図

システム図

動作の概略

1.	赤外線センサーは雪の数を計測します。
	3個以上の雪を検知した時、コントローラが働きヒーターを稼働させます。
2.	外気温センサーは外の空気の温度を検知します。
	外の気温が３℃以下になった時、センサーが検知しコントローラがヒーターを稼働させます。（標準は３℃ですが可変可能）
3.	地面に埋設した、防水センサーが地面の温度を検知します。
	地面の温度が3℃以下になった時、センサーが検知しコントローラがヒーターを稼働させます。（標準は３℃ですが可変可能）
4.	ヒーターのＯＮ－ＯＦＦ制御
	一定温度以下になった時、ヒーターが稼働を開始し融雪を始めますが、又、加温され一定温度に上昇した時（例えば１０℃）にヒーターの稼働をストップさせます。　以下ＯＮ－ＯＦＦを繰り返します。

屋外設置の融雪コントローラ

概略仕様

定格入力電圧 : AC 85V～265V

出力電圧 :AC 85V～265V

許容最大出力容量 :3Kw x 2回路 (200V, 15A以内）

リレー接続：　電気容量の大きな場合はリレー接続

設定温度 :　-19℃～30℃

表示温度 : -50℃から50℃

代表的な配線、結線図
配線、結線図(ファイルサイズ：17.1KB)
配線、結線図　リレー付き(ファイルサイズ：19.6KB)

室内設置のコントローラ（オプション）

室内にいてコントローラの稼働状態を把握したい場合は、また数値を部屋から変更したい場合は、室内用コントローラ（オプション）を設置してください。

室内コントローラ

　　外気温の状態

　　地面の温度の状態

　　タイマー機能付き

　　融雪開始温度の設定

　　融雪終了温度の設定

　　自動、手動の操作

機器のセット内容

１．ＴＳＭ－ＣＴ２　セントラルユニット　１式

２．赤外線センサー　１式

３．埋設センサー　１個
(テフロン線使用）　

4pケーブル

地熱センサー

定価（標準のセット内容）　１式１４５，０００円
消費税含む、送料は含まず

システム全体の仕様書(オプション部品を含むシステム全体）

仕様書

オプション

１．室内用コントロールユニット　　

２．追加　埋設センサー

価格は融雪システムの装置(機器）の価格であり、工事費、施工費、電源工事等、工事に関する費用は一切ふくまれていません。

室内用床暖房ヒーター

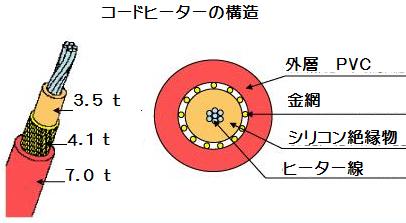

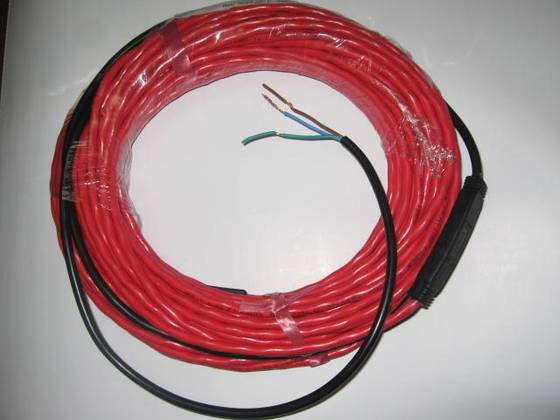

ロードヒーター

耐水性、防水性の特徴があります

埋設方法

ヒーターの標準の長さと電気仕様、及び標準的な適用面積

ロードヒーター線	11 m	22 m	33 m	44 m	66 m	88 m	110 m
100V 仕様	230 W	460 W	685 W	910 W
200V 仕様	230 W	460 W	685 W	910 W	1370 W	1820 W	2280 W
標準的適用面積	１㎡	２㎡	３㎡	４㎡	６㎡	８㎡	１０㎡
定価	15,000円	23,000円	28,000円	35,000円	48,000円	60,000円	70,000円

工事業者の方、大歓迎！！
販売代理店御希望の方、大歓迎！！
御満足頂けますよう努力いたします。

注記：
仕様を具体的に打ち合わせをする場合、又は御下命頂けます場合、左上の問い合わせ欄をクリックし、御住所、氏名、電話番号等の御連絡が可能な内容を御記入の上、返信して下さい。　折り返し、御連絡を致します。

ヒーターの仕様を決定する上での確認事項

下記の項目をご用意願います。
１．用途

２．全体の面積と融雪、又は凍結防止、又は暖房したい面積

３．要望する地面、又は床面の温度

４．温度コントロールの希望の範囲

５．その他、お客様のご要望

天井暖房パネル　遠赤外線輻射暖房システム　パネルストーブもございます。　室外、浴室でも使用できます

注意事項　　（１）

敷設工事に際しては、敷設を始める前にロードヒーターの電気抵抗値を測定して下さい。　次に、敷設の終了時にもヒーターの抵抗値を測定して下さい。　最後に全体の敷設が終了しコントローラーを取り付けた時点でも抵抗値を測定して下さい。　数値が許容値の範囲に入っていることをその時々に必ず確認をして下さい。
又、敷設の電気工事、および電気抵抗値の測定は電気工事士２級以上の資格を有している電気技師が行って下さい。

注意事項　　（２）

融雪用、消雪用、凍結防止用、地中埋め込み用、蓄熱暖房用のロードヒーターそのものは防水仕様となっています。　ロードヒーターと外部の電源との接続、結線はロードヒーターに接続されていますリード線とで行いますがお客様の作業となります。
接続、結線する場合はその部分の防水処置を必ず行って下さい。　作業が正確に行われない場合、事故、不良等の原因となりますので、くれぐれもしっかりとした、正確な防水処置を行って下さい。
又、この防水処置の作業は電気工事士２級以上の資格を有している電気技師が行って下さい。

注意事項　　（３）

敷設、施工、電気配線、電気の結線、等の工事費は一切、ロードヒーターの定価には含まれていません。
又、温度コントロール装置、配線器具、必要に応じて必要な電磁接触器等の部品類もお客様の御手配となります。
尚、温度コントロール装置に関しましては弊社のサーモスタット欄を御参考にして下さい。

付則

温度コントロール装置　（温度制御装置）

融雪、消雪、凍結防止、蓄熱暖房、地面の暖房等の用途、面積によってコントロール方法は変わります。
融雪の場合、地面の温度をセンサーで検知して、一般的には３℃～１０℃の温度に設定してロードヒーターを稼働させます。
寒冷地の度合いに場合によって温度設定を変える必要がありますが、基本的には雪が積もる事を防止する事です。

１．面積によって１台のコントローラで制御可能、又は　リレー接続の必要
２．タイマーを付けて時間でのコントロール
３．お休みタイマー、お目覚めタイマーで夜間、又は早朝のヒーターコントロール

(1) 雪を赤外線センサーで検知し、又　大気温度、地面温度を検知してヒーターコントロールする総合融雪システム

メインコントローラ	赤外線で雪を検知
定価　１４５，０００円

温度センサーノミで融雪、凍結防止を行う事が出来ます。その場合の温度コントローラ各種
（２）温度コントロール　（温度センサーを地面付近に設置して温度を検知）温度によって融雪ヒーターをON-OFFさせる簡便システム

MK-1701	UTH-150
１００V　１５００W ２００V　３０００W	１００V　１５００W ２００V　３０００W
定価　４，９５０円	定価　７，０００円



UTH-７０	UTH-SJP
１００V　１５００W ２００V　３０００W お休みタイマー付き（９０分まで）	１００V　１５００W ２００V　３０００W タイマー付き
定価　９，０００円	定価　１２，０００円



UTH-JP	UTH-JPV2
１００V　２０００W ２００V　４０００W タイマー付き	１００V　１５００W　（１系統当たり）２００V　３０００W　（１系統当たり）２系統制御　タイマー付き
定価　１６，０００円	定価　３５，０００円

カーボン繊維ヒーターcalober

⇒ http://www.it-japan.jp/a3630.html

天井暖房パネル　遠赤外線輻射暖房システム　パネルストーブもございます。　室外、浴室でも使用できます

融雪スノーメルティングケーブル

融雪スノーメルティングケーブルとは？

融雪スノーメルティング•システムは、冬季（冬季）の大雪、氷結時の自動除雪と凍結防止システムで道路の急傾斜区間、トンネル入口/出口、アパート駐車場の入口などに設置し、安全な歩行や運転を手伝ってくれて、建物の損傷を減少させ、人、車両や建物の安全を確保する高度な製氷、除雪設備であります。
スノーメルティングケーブルは、除雪や製氷用に最も完全な雪のメルティングケーブルです。
スノーメルティングケーブルは、100％の遮蔽率で製作されて工事中に発生するさまざまな物理的な衝撃にも耐えることができます。
また、完璧な接地ができるので漏電や感電事故に対して最高の安全性を誇っています。

１、資料→スノーメルティングケーブル.docx(ファイルサイズ：752.9KB)
